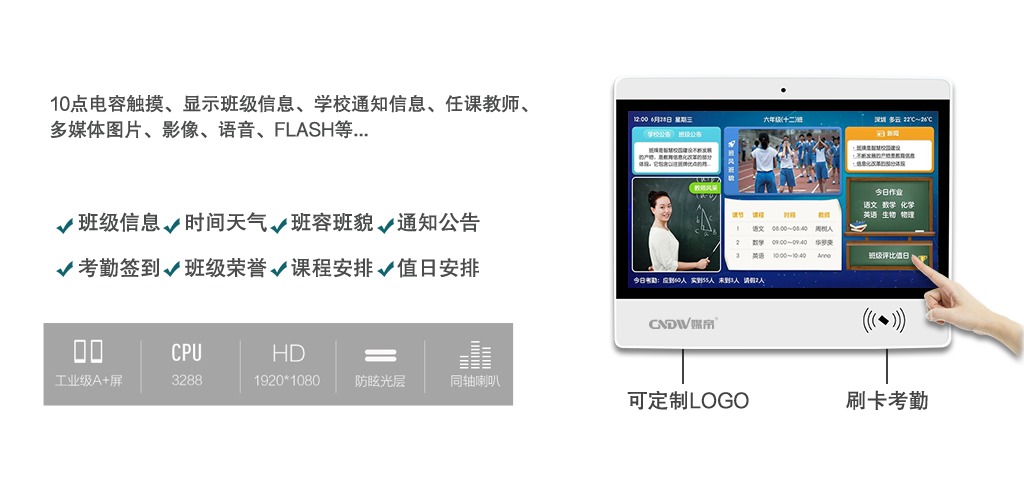

电子班牌产品形态

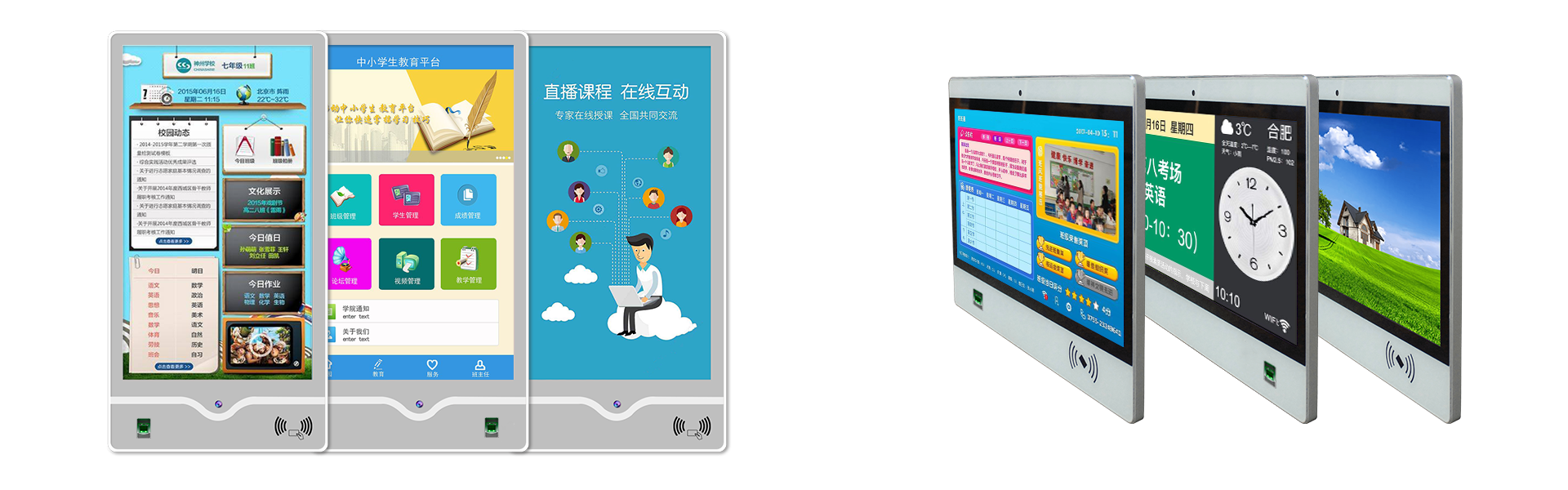

竖屏款 横屏款
考勤形态一：摄像头+刷卡器
考勤形态二：摄像头+指纹仪
考勤形态三：摄像头+指纹仪+刷卡器
电子班牌核心功能
学生
刷卡考勤
学生中心
个人课表
学生成绩
班级文化
查看留言
对老师进行评价
个人头像信息设置
教师
查看考勤记录
查看个人课表
管理班级相册
管理班级文化
查看通知
管理班级荣誉
走班教学
微信查看紧急呼叫信息
家长
微信接收考勤通知
微信接收未到提醒
查看老师布置作业
查看个人课表
查看学校班级通知

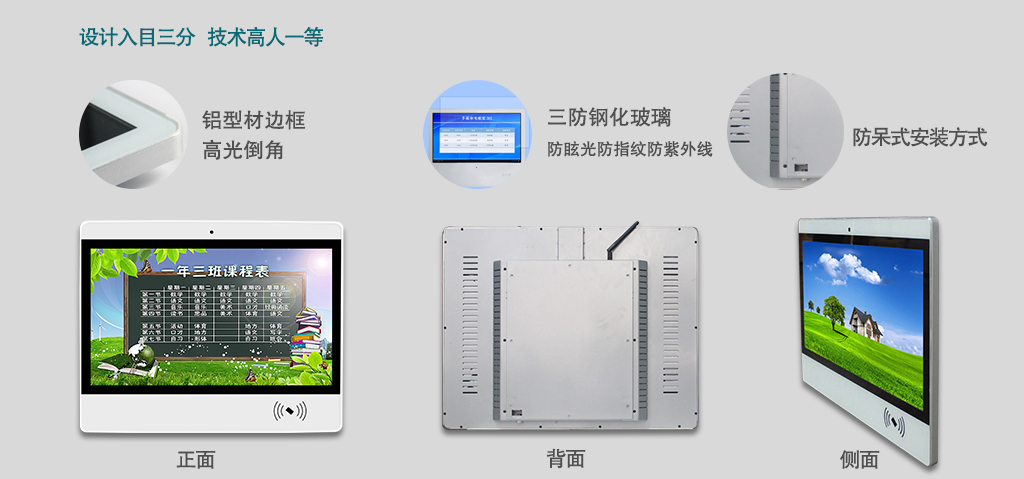

电子班牌外观材质
电子班牌核心配件参数
摄像头（200w）（可选）
项目 规格
光圈 2.8
尺寸 60mm × 8mm × 5.2mm
接口 USB2.0
焦距 2.9mm
视场角 50°
TV 畸变 <-1%
感光区尺寸 1/5-inch
像素点尺寸 1.75μm×1.75μm
光圈 2.8
尺寸 60mm × 8mm × 5.2mm
接口 USB2.0
焦距 2.9mm
视场角 50°
TV 畸变 <-1%
感光区尺寸 1/5-inch
像素点尺寸 1.75μm×1.75μm
图像尺寸 1616(H)×1232(V)[像素]
最大图像 15FPS UXGA 36MHZ/30FPS 720pMHZ
像素 高清 200 万
麦克风 可选
最高分辨率 1600*1200
目标距离 15CM-130 CM
最大图像 15FPS UXGA 36MHZ/30FPS 720pMHZ
像素 高清 200 万
麦克风 可选
最高分辨率 1600*1200
目标距离 15CM-130 CM
刷卡器（可选）
项目 规格
支持卡片 Mifare 标准，S50 和 S70 等 14443A 协议卡/15693 协议/ICODE2 芯片卡
操作系统 Windows98\XP32\XP64\2000\CE\7\ME\NT\LIUNX\Vista32\Vista64 、Android
协议支持 14443A 协议、15693 协议、14443A&15693 协议
读卡距离 0~80MM
读卡时间 ＜100MS
读卡速度 0.2S
读卡间隔 0.5S
通讯接口 USB 接口、串口
尺寸 104MM×68MM×10MM
取电方式 USB 取电
重量 140G
工作电压 5V
工作电流 100mA
状态指示灯 2 色 LED（1 色-“红色”电源 LED，1 色-“绿色”状态指示灯）
内置喇叭 蜂鸣器，可控制 LED 和蜂鸣器
支持卡片 Mifare 标准，S50 和 S70 等 14443A 协议卡/15693 协议/ICODE2 芯片卡
操作系统 Windows98\XP32\XP64\2000\CE\7\ME\NT\LIUNX\Vista32\Vista64 、Android
协议支持 14443A 协议、15693 协议、14443A&15693 协议
读卡距离 0~80MM
读卡时间 ＜100MS
读卡速度 0.2S
读卡间隔 0.5S
通讯接口 USB 接口、串口
尺寸 104MM×68MM×10MM
取电方式 USB 取电
重量 140G
工作电压 5V
工作电流 100mA
状态指示灯 2 色 LED（1 色-“红色”电源 LED，1 色-“绿色”状态指示灯）
内置喇叭 蜂鸣器，可控制 LED 和蜂鸣器
指纹识别器：（可选）
指纹技术参数 规格参数
指纹芯片
1.芯片类型：电容反射式
2.采集方式：按压式（支持 360 度旋转采集、比对）
3.采集面积： 10.64mm×14mm、10.4mm×14.4mm、12.8mm×18mm（满足《居民身份证指纹采集器通用技术要求》）8mm×8mm
指纹芯片
1.芯片类型：电容反射式
2.采集方式：按压式（支持 360 度旋转采集、比对）
3.采集面积： 10.64mm×14mm、10.4mm×14.4mm、12.8mm×18mm（满足《居民身份证指纹采集器通用技术要求》）8mm×8mm
4.图像大小： 256×288pixel、256×360pixel（满足《居民身份证指纹采集器通用技术要求》）160×160pixel
5.分 辨 率：508dpi
6.图像灰度等级：256 级
7.采集速度：>8 frames/sec
8.指纹注册时间：<1.0s（连续 3 次采样，生成指纹模版时间）
9.使用寿命：>100 万次,防污
指纹算法
1.认 假 率：0.01% *
2.拒 真 率：1% *
3.注册次数： 2 次或以上
4.比对方法：1：1 ，1：N
5.1:1 比对时间：<0.1ms
6.1:N 比对时间：<1s（N=1000，嵌入式模块）；
5.分 辨 率：508dpi
6.图像灰度等级：256 级
7.采集速度：>8 frames/sec
8.指纹注册时间：<1.0s（连续 3 次采样，生成指纹模版时间）
9.使用寿命：>100 万次,防污
指纹算法
1.认 假 率：0.01% *
2.拒 真 率：1% *
3.注册次数： 2 次或以上
4.比对方法：1：1 ，1：N
5.1:1 比对时间：<0.1ms
6.1:N 比对时间：<1s（N=1000，嵌入式模块）；
G+G电容触摸屏
触摸技术 投射式电容技术（电容触摸屏）
响应时间 < 5ms
触摸点数 标配 10 点触摸,可实现放大缩小图片等多点触摸功能
触摸有效识别 > 1.5mm
扫描频率 200Hz
扫描精度 4096×4096
通信方式 全速 USB 2.0,3.0
理论点击次数 5000 万次以上
工作电流/电压 180Ma/DC+5V±5%
抗光干扰 阳光、白炽灯、日光灯等强光变化时正常使用
触摸数据输出方式 坐标输出
表面硬度 物理钢化,莫氏 7 级防爆玻璃
操作系统兼容性 Windows 7/ Windows 8/CE/Mac/Android/Linux /XP
固件 可升级
驱动 免驱，即插即用
响应时间 < 5ms
触摸点数 标配 10 点触摸,可实现放大缩小图片等多点触摸功能
触摸有效识别 > 1.5mm
扫描频率 200Hz
扫描精度 4096×4096
通信方式 全速 USB 2.0,3.0
理论点击次数 5000 万次以上
工作电流/电压 180Ma/DC+5V±5%
抗光干扰 阳光、白炽灯、日光灯等强光变化时正常使用
触摸数据输出方式 坐标输出
表面硬度 物理钢化,莫氏 7 级防爆玻璃
操作系统兼容性 Windows 7/ Windows 8/CE/Mac/Android/Linux /XP
固件 可升级
驱动 免驱，即插即用
应用案列
